隨著信息化建設的突飛猛進，人們對于數據、語音、圖像等多媒體通信的需求日益旺盛，以太網寬帶接入方式因此被提到了越來越重要的位置。但是傳統的5類線電纜只能將以太網電信號傳輸100米，在傳輸距離和覆蓋范圍方面已不能適應實際網絡環境的需要。
特點：
· 支持LFP(Link Fault Pass-Through)功能，自動偵測到鏈路中任一端口斷開時強迫該鏈路其它端口停止傳輸
· 電口10M/100M自適應，具有MDI-II與MDI-X自動識別功能，自動偵測，自動學習，兼容性好
· 提供1+1寬電壓（5V~36V DC）冗余輸入，支持電源異常告警輸出
· 支持端口鏈路的本地和遠端異常告警輸出
· 可通過數碼開關設置LEP功能、全雙工/半雙工工作模式、電口強迫/自適應模式、電源告警輸出和鏈路告警功能
性能參數：
|
系統指標
|

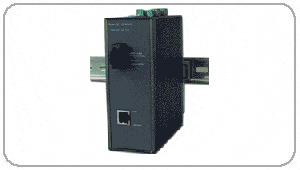

HS230-01
|
|
電口
|
支持1路10Base-T/100Base-TX以太網接口
支持10M/100M，全雙工/半雙工自適應或強制工作模式
支持MDI/MDI-X功能
符合IEEE802.3標準
傳輸距離<100米
板上內置電磁隔離變壓器
支持1000V電磁隔離保護
支持電口掉線指示
|
|
光口
|
支持1路100Base-FX全雙工光纖接口
支持3.3V電壓LVPECL電平
支持各種單模、多模，單纖、雙纖光器件
光口速率125MHz
支持光口掉線指示
|
|
告警
|
支持電源異常告警
支持端口鏈路本地告警和遠端告警
支持1路繼電器告警信息輸出
|
|
電源
|
DC寬電壓輸入（支持5V～36V）
內置過流保護
支持雙電源備份
支持雙電源告警信息輸入
典型功耗：2.0W @24V
最大功耗：2.4W @24V
最小功耗：1.8W @24V
|
|
機械特性
|
尺寸（高×寬×深）：140mm×44mm×120mm
包裝：IP30保護，金屬外殼
安裝：壁掛式或DIN卡軌式安裝
|
|
工作環境
|
工作溫度：0℃~70℃
存儲溫度：-55℃~125℃
濕 度：10%~95%（無凝露）
|
訂購信息:
| HS230-01-MSC |
10/100Base-Tx工業級多模光纖收發器,SC/ST,電源中斷和電源故障,繼電器輸出報警
冗余24VDC電源輸入-40℃～75℃工作溫度
|
| HS230-01-SSC |
10/100Base-Tx工業級單模光纖收發器,SC/ST,電源中斷和電源故障,繼電器輸出報警
冗余24VDC電源輸入-40℃～75℃工作溫度
|
|
